當(dāng)前位置：首頁 » 煒林納資訊中心 » 資訊中心 » 常見問答 » PVC單絲工藝參數(shù)介紹——廣東煒林納

PVC單絲工藝參數(shù)介紹——廣東煒林納

來源：煒林納塑料助劑作者：熱穩(wěn)定劑專家發(fā)布日期：2017-06-20【大中小】

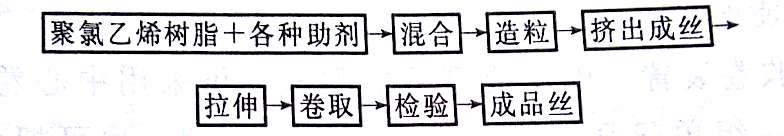

我們先看一下PVC單絲擠出成型的生產(chǎn)工藝流程圖，先對(duì)概況有個(gè)大致的了解：

再來，我們對(duì)工藝流程的各步驟做個(gè)簡單說明解析：

1、原料混合

高速混合機(jī)出料溫度115～120℃；冷卻混合機(jī)出料溫度低于50℃。配料前，必須將聚氯乙烯樹脂、PVC穩(wěn)定劑、潤滑劑進(jìn)行過篩處理，除去雜質(zhì)，保證拉絲正常進(jìn)行，減少斷頭率。所用顏料最好研磨后再使用，這樣可使單絲色澤均勻一致。

2、造粒

造粒溫度控制在160～170℃。如果用螺桿長徑比較大的擠出機(jī)生產(chǎn)單絲，也可省去造粒工序，用粉料直接抽絲。

3、成絲

擠出機(jī)機(jī)筒溫度，從加料段開始分別為90℃、120℃、150℃和160℃，機(jī)頭溫度為170～180℃。冷卻水槽水溫為30～50℃。

4、拉伸

如生產(chǎn)窗紗絲，為了便于編織，要求有較大的結(jié)節(jié)強(qiáng)度和伸長率，對(duì)強(qiáng)度要求不高，拉伸倍率可小一些，為2.5～3.5倍I生產(chǎn)繩索絲要求強(qiáng)度高，伸長率小，要求拉伸倍率大，為3.5～4.5倍。為了單絲質(zhì)量穩(wěn)定，提高熱收縮溫度，減少回縮，要在沸水浴中進(jìn)行熱處理，還要使第三牽伸輥的轉(zhuǎn)速比第二牽伸輥的轉(zhuǎn)速慢3%~5%。

下一篇：PVC單絲成型中常見問題分析——廣東煒林納上一篇：PVC單絲原料和配方介紹——廣東煒林納
